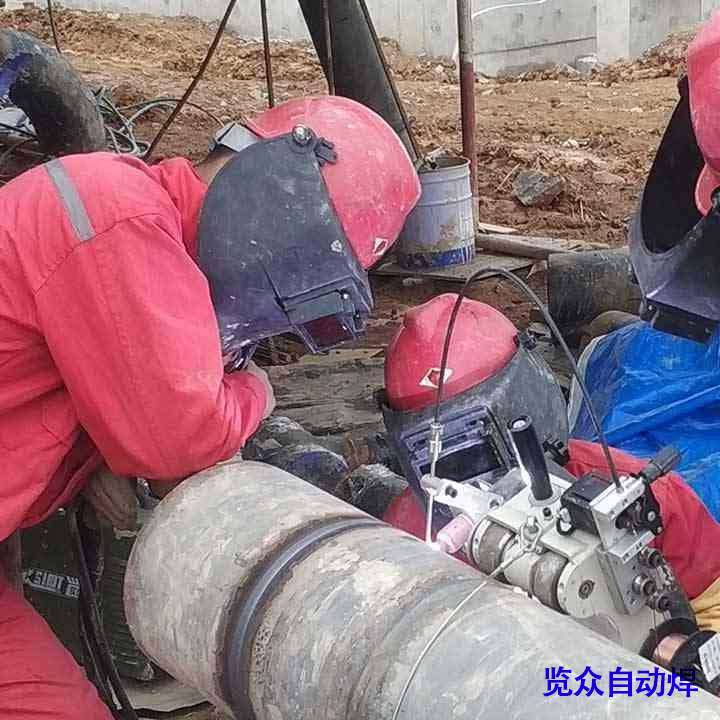

览众科技:管道自动焊机-自动焊接机-自动焊接设备 览众焊接机器人给大家介绍一下现场施工管管全自动焊接机器人，所谓的现场施工管管全自动焊接机器人其实是一种自动焊接设备，属于焊接机器人的一种。现场施工管管全自动焊接机器人运用磁吸式焊接小车绕管爬行的焊接方法，实现了管道360度全自动焊接。
进入21世纪以来，我国的科学技术水平飞速发展。机器人技术在国内外取得了广泛的发展，并已广泛应用于各行各业和各个领域。 机器人的广泛使用促进了生产，改变了人们的生活。如今，机器人负责一些重要的工作和危险的工作。
焊缝成型差产生原因：a、焊接规范选择不当；b、焊枪角度不正确；c、焊工操作不熟练；d、导电嘴孔径太大；e、焊丝、焊件及保护气体中含有水分。防止措施：a、反复调试选择合适的焊接规范；b、保持合适的焊枪倾角;c、选择合适的导电嘴孔径；d、焊前仔细清理焊丝、焊件，保证气体的纯度。
钛及钛合金焊接时采用最多的就是钨极氩弧焊，对于较厚的工件也可采用熔化极氩弧焊，对于技术要求严格的航天工业中一些重要设备经常也采用真空电子束焊接。
MIG焊铝的技术难点包括:< 1 >铝及铝合金熔点低(纯铝660℃)，表面形成高熔点氧化膜(AL2O3 2050℃)，容易造成焊接不完全熔合< 2 >低熔点共晶和焊接应力易产生焊接热裂纹。< 3 >母材和焊接材料的氧化膜吸收水分，焊缝容易产生气孔。< 4 >铝的热导率是钢的3倍。熔池温度场变化很大，难以控制焊缝成形。< 5 >焊接变形大。MIG焊铝时，因焊丝的熔化速度很快，送丝速度高；铝焊丝刚性小，比较软，推丝送进时，细焊丝容易堆丝打弯，影响正常焊接。所以一般使用Φ1.2/Φ1.6铝焊丝。
工件焊后不应从焊接温度直接升温进行圆火处理。因为在焊接过程中奥氏体可能未完全转变，如焊后立即升沮回火，会出现碳化物沿臭氏体晶界沉淀和臭氏体向珠光体转变，产生品粒粗大的组织，严重降低韧性。因此圆火前应使焊件冷却，让焊缝和热影响区的奥氏体基本分懈完了。对于刚度小的构件，可以冷至室温后再回火.对于大厚度的结构，特别当含碳量较高时，需采用较复杂的工艺;焊后冷至100～150℃，保温0.5～1.0h，然后加热至圆火温度。
工件厚度大于6mm时应采用向上立焊。这时熔深较大、熔透可靠。但是由于熔池较大，使铁液流失倾向增加。为了能形成焊缝，不得使用过大参数。通常采用的焊接参数为焊接电流120-150A、电弧电压18-20V的短路过渡形式。这时形成的熔池较小，熔池始终跟随电弧移动，前面的熔池金属也同时凝固，保证了熔池不致流淌。
